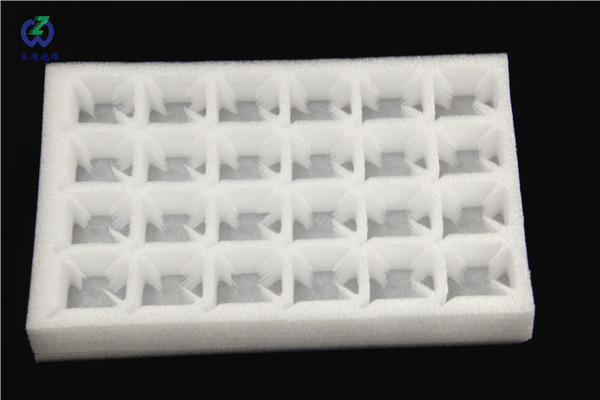

水蜜桃內托珍珠棉如何生成：
低密度聚乙烯質料——高溫發(fā)泡——擠出——舒展——收卷——入庫熟化(ABCD)
水蜜桃內托珍珠棉注意事項：
01：控制納料的比例，需要控制在10%以下。
02：溫度+丁烷添補氣體+滑石粉。（聚烯烴母粒0.01%、聚乙烯95%、滑石粉3.5%、單甘酯0.1%、其它材質）
03：0.3-10mm厚度。
04：入庫熟化——丁烷氣體與氛圍互換——10~15天
水蜜桃內托深加工：
火合——分切——沖切——組合——制品包裝
01：火合火焰巨細為要害指標，火焰小貼合不牢固，容易扯破；火焰大融化層厚，使加工出來的板材厚度薄，產(chǎn)出率低。
02：憑據(jù)必要分切出合乎必要的板材規(guī)格。
03：憑據(jù)產(chǎn)物需求用刀模沖切出圖紙要求積木塊。
04：將積木塊根據(jù)次序用熱熔膠粘合，或用熱風刀貼合。（要求貼合牢固，不克不及存在貼合不良，不牢固）。
水蜜桃內托珍珠棉的主要參數(shù)：
01、密度20KG/M3
02、溫度60-80℃
03、拉伸強度3.4kg/CM
04、延伸率＞125%
05、扯破強度＞2.4kg/CM
06、緊縮率＞（70℃）-75%
07、吸水率＜0.01C㎡
08、體積電阻率：10⒏—1011歐姆（具有精良導電性能）
09、導電率＜0.02Kca/m.h.℃
以上資訊是五周泡綿小編為你整理編輯，更多關于水蜜桃內托的資訊，請持續(xù)關注。歡迎來電咨詢：139-1263-3184伍小姐
轉載請注明地址：http://www.lnfsyeya.com
